各種消防管徑的應用范圍

DN10

GB50084-2017第8.0.12 干式系統、預作用系統的供氣管道，采用鋼管時，管徑不宜小于15mm;采用銅管時，管徑不宜小于10mm。

GB50261-2017當噴頭的公稱直徑小于10mm時，應在配水干管或配水管上安裝過濾器

DN15

GB50974-2014第7.4.14 住宅戶內宜在生活給水管道上預留一個接DN15消防軟管或輕便水龍的接口。

GB50261-2017第5.3.4 干式報警閥組的安裝應符合下列要求：1應安裝在不發生冰凍的場所。2安裝完成后，應向報警閥氣室注入高度為50mm~100mm的清水。3充氣連接管接口應在報警閥氣室充注水位以上部位，且充氣連接管的直徑不應小于15mm;止回閥、截止閥應安裝在充氣連接管上。

DN20

GB50261-2017第5.4.4 水力警鈴應安裝在公共通道或值班室附近的外墻上，且應安裝檢修、測試用的閥門。水力警鈴和報警閥的連接應采用熱鍍鋅鋼管，當鍍鋅鋼管的公稱直徑為20mm時，其長度不宜大于20m;安裝后的水力警鈴啟動時，警鈴聲強度應不小于70dB。

DN25

GB50084-2017第8.0.10 短立管及末端試水裝置的連接管，其管徑不應小于25mm。

DN32

GB50974-2014第5.2.6 高位消防水箱應符合下列規定：

進水管的管徑應滿足消防水箱8h充滿水的要求，但管徑不應小于DN32，進水管宜設置液位閥或浮球閥;

DN50

GB50261-2017第5.1.12 螺紋連接應符合下列要求：當管道變徑時，宜采用異徑接頭;在管道彎頭處不宜采用補芯，當需要采用補芯時，三通上可用1個，四通上不應超過2個;公稱直徑大于50mm的管道不宜采用活接頭

GB50261-2017第5.1.15當管道的公稱直徑等于或大于50mm時，每段配水干管或配水管設置防晃支架不應少于1個，且防晃支架的間距不宜大于15m;當管道改變方向時，應增設防晃支架。

DN65

GB50974-2014第5.1.11 一組消防水泵應在消防水泵房內設置流量和壓力測試裝置，并應符合下列規定：每臺消防水泵出水管上應設置DN65的試水管，并應采取排水措施。

GB50974-2014第7.4.2 室內消火栓的配置應符合下列要求：

應采用DN65室內消火栓，并可與消防軟管卷盤或輕便水龍設置在同一箱體內;

DN75

GB50974-2014第9.3.1 消防給水系統試驗裝置處應設置專用排水設施，排水管徑應符合下列規定：

自動噴水滅火系統等自動水滅火系統末端試水裝置處的排水立管管徑，應根據末端試水裝置的泄流量確定，并不宜小于DN75;

DN100

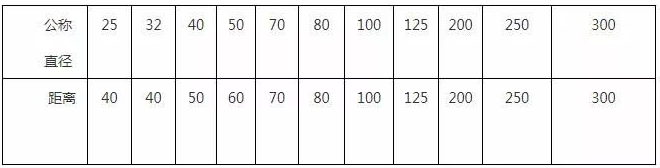

GB50261-2017第5.1.14 管道的安裝位置應符合設計要求。當設計無要求時，管道的中心線與梁、柱、樓板等的最小距離應符合表5.1.14的規定。公稱直徑大于或等于100mm的管道其距離頂板、墻面的安裝距離不宜小于200mm

GB50261-2017第6.1.10沖洗直徑大于100mm的管道時，應對其死角和底部進行敲打，但不得損傷管道GB50974-2014第4.3.3 消防水池的給水管應根據其有效容積和補水時間確定，補水時間不宜大于48h，但當消防水池有效總容積大于2000m?時，不應大于96h。消防水池進水管管徑應計算確定，且不應小于DN100。

GB50974-2014第5.2.6 高位消防水箱應符合下列規定：

溢流管的直徑不應小于進水管直徑的2倍，且不應小于DN100，溢流管的喇叭口直徑不應小于溢流管直徑的1.5倍～2.5倍;高位消防水箱出水管管徑應滿足消防給水設計流量的出水要求，且不應小于DN100;

GB50974-2014第8.1.4 室外消防給水管網應符合下列規定：

管道的直徑應根據流量、流速和壓力要求經計算確定，但不應小于 DN100;

GB50974-2014第8.1.5 室內消防給水管網應符合下列規定：

室內消防管道管徑應根據系統設計流量、流速和壓力要求經計算確定;室內消火栓豎管管徑應根據豎管最低流量經計算確定，但不應小于DN100。

GB50974-2014第9.3.1 消防給水系統試驗裝置處應設置專用排水設施，排水管徑應符合下列規定：報警閥處的排水立管宜為DN100;減壓閥處的壓力試驗排水管道直徑應根據減壓閥流量確定，但不應小于DN100。

DN150

GB50974-2014第5.1.12 消防水泵吸水應符合下列規定：消防水泵的吸水管穿越消防水池時，應采用柔性套管;采用剛性防水套管時應在水泵吸水管上設置柔性接頭，且管徑不應大于DN150。

GB50974-2014第7.2.2 市政消火栓宜采用直徑DN150的室外消火栓，并應符合下列要求。1室外地上式消火栓應有一個直徑為150mm或100mm和兩個直徑為65mm的栓口;2室外地下式消火栓應有直徑為100mm和65mm的栓口各一個。

GB50974-2014第8.1.1 當市政給水管網設有市政消火栓時，應符合下列規定：

1. 設有市政消火栓的市政給水管網宜為環狀管網，但當城鎮人口小于2.5萬人時，可為枝狀管網;

2 .接市政消火栓的環狀給水管網的管徑不應小于DN150，枝狀管網的管徑不宜小于DN200。當城鎮人口小于2.5萬人時，接市政消火栓的給水管網的管徑可適當減少，環狀管網時不應小于DN100，枝狀管網時不宜小于DN150;

DN200

GB50974-2014第7.2.9 嚴寒地區在城市主要干道上設置消防水鶴的布置間距宜為1000m，連接消防水鶴的市政給水管的管徑不宜小于DN200。

GB50261-2017第7.2.5雨淋閥調試宜利用檢測、試驗管道進行。自動和手動方式啟動的雨淋閥，應在15s之內啟動;公稱直徑大于200mm的雨淋閥調試時，應在60s之內啟動。雨淋閥調試時，當報警水壓為0.05MPa時，水力警鈴應發出報警鈴聲

DN250

GB50974-2014第 5.1.13消防水泵吸水管的直徑小于DN250時，其流速宜為1.0m/s～1.2m/s;直徑大于DN250時，宜為1.2m/s～1.6m/s; 消防水泵出水管的直徑小于DN250時，其流速宜為1.5m/s～2.0m/s;直徑大于DN250時，宜為2.0m/s～2.5m/s;

DN300

GB50974-2014第 5.1.13消防水泵的吸水管上應設置明桿閘閥或帶自鎖裝置的蝶閥，但當設置暗桿閥門時應設有開啟刻度和標志;當管徑超過DN300時，宜設置電動閥門;消防水泵的出水管上應設止回閥、明桿閘閥;當采用蝶閥時，應帶有自鎖裝置;當管徑大于DN300時，宜設置電動閥門

管道的選擇

GB50974-2014第8.2.5 埋地管道當系統工作壓力不大于1.20MPa時，宜采用球墨鑄鐵管或鋼絲網骨架塑料復合管給水管道;當系統工作壓力大于1.20MPa 小于1.60MPa時，宜采用鋼絲網骨架塑料復合管、加厚鋼管和無縫鋼管;當系統工作壓力大于1.60MPa時，宜采用無縫鋼管。鋼管連接宜采用溝槽連接件(卡箍)和法蘭，當采用溝槽連接件連接時，公稱直徑小于等于DN250的溝槽式管接頭系統工作壓力不應大于2.50MPa，公稱直徑大于或等于DN300的溝槽式管接頭系統工作壓力不應大于1.60MPa。
