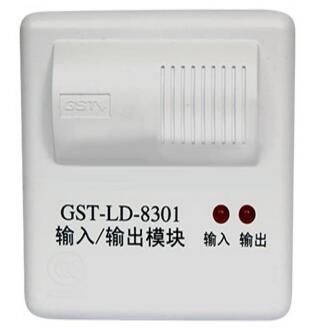

海灣輸入/輸出控制模塊GST-LD-8301

　　一、概述
GST-LD-8301輸入/輸出模塊(以下簡稱模塊)，主要用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。
二、特點
1. 輸出可設置為有源輸出或無源輸出方式。
2. 輸入、輸出具有檢線功能。
3. 輸入端可現場設為常開檢線、常閉檢線或自回答方式，可與無源觸點連接。
4. 地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠。
5. 電路部分和接線底殼采用插接方式，接觸可靠、便于施工。
三、技術特性
1. 工作電壓：
信號總線電壓：總線24V 允許范圍： 16V～28V
電源總線電壓：DC24V 允許范圍：DC20V～DC28V
2. 工作電流：
總線監視電流≤1mA 總線啟動電流≤3mA
電源監視電流≤5mA 電源啟動電流≤20mA
3. 輸入檢線：常開檢線時線路發生斷路（短路為動作信號）、常閉檢線輸入時輸入線路發生短路（斷路為動作信號），模塊將向控制器發送故障信號
4. 輸出檢線：輸出線路發生短路、斷路，模塊將向控制器發送故障信號
5. 輸出容量：無源輸出： 容量為DC24V/2A，正常時觸點阻值為100kΩ，啟動時閉合，適用于12V~48V直流或交流
有源輸出：容量為DC24V/1A
6. 輸出控制方式：脈沖、電平（繼電器常開觸點輸出或有源輸出，脈沖啟動時繼電器吸合時間為10s）
7. 指示燈：紅色（輸入指示燈：巡檢時閃亮，動作時常亮；輸出指示燈：啟動時常亮）
8. 編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定
9. 線制：與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
10. 使用環境：
溫 度： -10℃～+55℃
相對濕度≤95%，不凝露
11. 外形尺寸：86mm×86mm×43mm(帶底殼)
12. 殼體材料和顏色：ABS，瓷白
13. 重量：約145g(帶底殼)
14. 安裝孔距：60mm
15. 執行標準：GB 16806-2006
