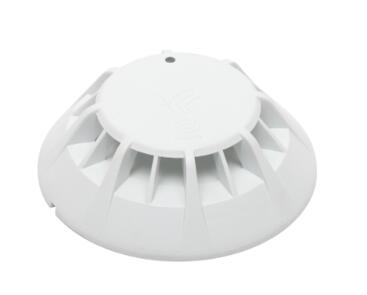

北大青鳥點型復合式感煙感溫火災探測器JTF-GOM-JBF-4000

功能特點
本探測器為煙溫復合式，煙報警與溫報警為兩個獨立的系統，互相不干擾，且只占用一個回路地址。
內置微處理器，探測器對自身采集到的數據進行存儲和判斷，具有自診斷功能。
抗干擾能力強，抗灰塵附著、抗電磁干擾、抗溫度影響、抗腐蝕、抗外界光線（光源）干擾。
抗濕熱能力強，極具創意的導流槽設計，可適應于各種不同環境的要求。
（1）復合探測器的感煙部分：
a.污染自動補償。根據自身的污染程度進行自動補償，最大程度減少誤報。
b.適用范圍廣，對不同材質燃燒后產生的白煙或黑煙均可響應。
（2）復合探測器的感溫部分：
a.采用單NTC溫敏電阻，溫度響應速度快；軟件判定具有差溫和定溫特性。
b.輸出溫度升降曲線，可以通過控制器查看現場的溫度變化。
適用于賓館客房、辦公樓、圖書館、影劇院郵政大樓等公共場所；相對濕度大，可能發生無煙火災的環境；適用于可以同時安裝感煙探測器和感溫探測器的場所。

技術參數列表

內容技術參數
工作溫度-10…+50℃
貯存溫度-20…+50℃
相對濕度≤95%(40±2℃)
監視電流≤0.3mA （24V）
報警電流≤0.8mA   （24V）
確 認 燈監視狀態瞬時微亮，報警時紅色常亮（紅色）
外形尺寸Φ100mm × 53mm（含底座）
編碼方式使用專用電子編碼器
編碼范圍1-200
保護面積20-30m2
線    制二總線，無極性
最遠傳輸距離1500m
執行標準GB4715-2005《點型感煙火災探測器》 GB4716-2005《點型感溫火災探測器》
結構特征、安裝與布線
采用ZR-RVS-2×1.5mm2雙絞線，將回路兩總線L1、L2分別接在端子L1、L2端子上，接線不分極性。
用專用電子編碼器對探測器寫入部位號（1-200）。
將探測器嵌入底座，然后按順時針方向擰緊即可。

外形結構圖

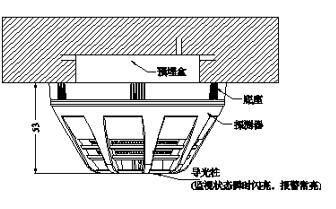

安裝示意圖

配接底座
配接JBF-VB4301B型探測器底座，與JTY-GD-JBF-4100點型光電感煙火災探測器相同。
接線示意圖與JTY-GD-JBF-4100點型光電感煙火災探測器相同。
安裝注意事項
安裝前應使用專用電子編碼器對探測器編碼。
安裝時宜帶手套操作，以保持探測器外殼清潔。
定期進行加煙、溫試驗，建議每半年一次。
